前面我們已經給大家介紹了10KV高壓發電機電纜工程“直埋電纜”、“電纜管道”、“電纜溝/工作井”敷設的設計及施工精細化標準，下面由星光小編繼續給大家解說下“電纜橋架”敷設的設計及施工標準。



一、適用范圍

適用于10kV電纜工程的電纜橋架的施工。



二、主要引用標準

GB 50303 《建筑電氣工程施工質量驗收規范》

GB 50217 《電力工程電纜設計規范》

GB 50168 《電氣裝置安裝工程電纜線路施工及驗收規范》

DL/T 5221 《城市電力電纜線路》

Q/CSG11105-2008 《南方電網工程施工工藝控制規范》

《中國南方電網有限責任公司電網建設施工作業指導書 第四部分：配網工程》

《中國南網公司10kV和35kV配網標準設計（2011年版）》

 三、設計要求

（1）橋架應符合下列規定：

a)表面應光滑無毛刺。

b)應適應使用環境的耐久穩固。

c)應滿足所需的承載能力。

d)應符合工程防火要求。



（2）橋架的加工應符合下列要求：

a)鋼材應平直，無明顯扭曲。下料誤差應在5mm范圍內，切口應無卷邊、毛刺。

b)支架焊接應牢固，無顯著變形。

c)金屬橋架應有防腐處理，在強腐蝕環境，宜采用熱浸鋅等耐久性較高的防腐處理；輕腐蝕環境或非重要性回路的電纜橋架，可采用涂漆處理。



（3）電纜橋架型式的選擇，應符合下列規定：

a)電纜橋架組成的梯架、托盤，可選用滿足工程條件阻燃性的玻璃鋼制。

b)需屏蔽外部的電氣干擾時，應選用無孔金屬托盤加實體蓋板。

c)在有易燃粉塵場所，宜選用梯架，最上一層橋架應設置實體蓋板。

d)高溫、腐蝕性液體或油的濺落等需防護場所，宜選用托盤，最上一層橋架應設置實體蓋板。

e)需因地制宜組裝時，可選用組裝式托盤。

f)除上述情況外，宜選用梯架。技術經濟綜合較優時，可選用鋁合金制電纜橋架



（4）電纜橋架的組成結構，應滿足強度、剛度及穩定性要求，且應符合下列規定：

a)橋架的承載能力，不得超過使橋架最初產生永久變形時的最大荷載除以安全系數為1.5的數值。

b)梯架、托盤在允許均布承載作用下的相對撓度值，鋼制不宜大于1/200；鋁合金制不宜大于1/300。

c)鋼制托臂在允許承載下的偏斜與臂長比值，不宜大于1/100。

d)振動場所的橋架系統，包括接地部位的螺栓連接處，應裝置彈簧墊圈

e)當直線段鋼制電纜橋架超過30m、鋁合金或玻璃鋼制電纜橋架超過15m時，應留有不少于20mm的伸縮縫，其連接宜采用伸縮連接板；電纜橋架跨越建筑物伸縮縫處應設置不少于20mm的伸縮縫

f)電纜橋架在每個支吊架上的固定應牢固，安裝牢固，橫平豎直。橋架連接板的螺栓應緊固，螺母應位于橋架的外側。

g)鋁合金橋架在鋼制支吊架上固定時，應有防電化腐蝕的措施。



（5）電纜橋架轉彎處的彎曲半徑，應滿足電纜允許彎曲半徑要求。如下表所示



允許最小彎曲半徑



6）電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方。與其他管道的最小凈距，符合下表的規定。

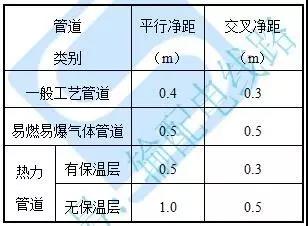

與管道的最小凈距



（7）電纜橋架水平安裝的支架間距為1.5m~2m，垂直安裝的支架間距不大于2m。電纜橋架最上層至樓板的距離不宜小于350mm。雙層電纜橋架之間的凈距不宜小于h+100mm（h為橋架高度）。

（8）在豎井安裝室的橋架，其垂直偏差不應大于其長度的0.2%；支架橫撐的水平誤差不應大于其寬度的0.2%；豎井對角線的偏差不應大于其對角線長度的0.2%。

（9）金屬制橋架系統，包括金屬電纜橋架及其支架和引入或引出的金屬電纜導管，應設置可靠的電氣連接并接地。采用玻璃鋼橋架時，應沿橋架全長另敷設專用接地線。

（10）電纜橋架的外表面明顯位置，直線段每隔10～15m以及分支、轉彎等處應設置用油漆噴涂醒目的電纜標志。



四、施工工藝要點

（1）金屬電纜橋架及其支架全長應不少于2處與接地干線相連接；

（2）鋼制電纜橋架間連接板的兩端跨接銅芯接地線，接地線最小允許截面積不小于25mm2；

（3）支架與預埋件焊接固定時，焊縫飽滿;膨脹螺栓固定時，選用螺栓適配，連接緊固，防松零件齊全；

（4）電纜橋架多層安裝時，為了散熱和維護及防止干擾的需要，橋架層應留有一定距離；

（5）弱電電纜與電力電纜間不小于0.5米，如有屏蔽蓋板可減少到0.3米，電力電纜間不小于0.3米；

（6）電纜橋架直線段和彎通的側邊均有螺栓連接孔。當橋架的直線段之間、直線段與彎通之間需要連接時，可用直線連接板進行連接。有的橋架直線段之間連接時還在側邊內側使用內襯板；

（7）連接兩段不同寬度或高度的托盤，梯架可配置變寬連接板或變高板；

（8）托盤、梯架分支、引上、引下處宜有適當?shù)膹澩?。因受空間條件限制不便裝設彎通或有特殊要求時，可使用鉸鏈連接板和連續鉸接板；

（9）梯架（托盤）連接板的螺栓應緊固，螺母應位于梯架（托盤）的外側。



五、樣板圖片

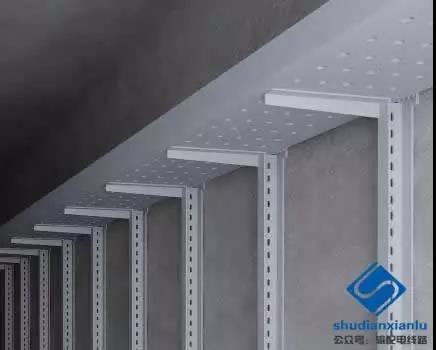

圖為托臂安裝式橋架

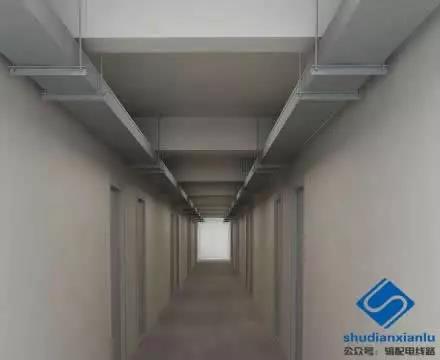

圖為吊架安裝式橋架
